WTG高清hdmi16-16矩阵切换器

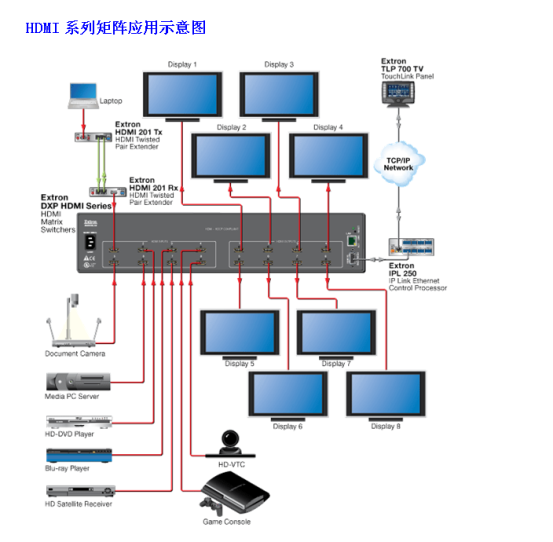

HDMI16*16矩阵（带EDID控制）可连接16路HDMI信号源到16个显示设备。主机有16路HDMI输出，且每一路HDMI输出都支持1080p的全高清格式，以及所有的3D格式。支持独立的EDID控制。HDMI16*16主机可连接到HDMI显示器的蓝光DVD、数字机顶盒、笔记本电脑以及游戏控制器搭配使用。通过提供的IR遥控装置、RS-232和TCP/IP，或者通过前面板的选择按键来选择，切换显示。该系列产品可广泛应用于大屏幕显示工程、多媒体教学、报告厅、军事指挥控制中心、交通监控、酒店、多媒体会议室、影音展示厅等场合。
功能特点：
规格：16进16出；
HDMI V1.4 支持:1080P@120Hz,and 1080P 3D@60Hz
支持16路HDMI视频输入，16路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。
与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容；
长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗；
支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率；
8个输入端口支持独立EDID
支持RS-232, 面板控制以及TCP/IP 控制
具有掉电记忆功能，带有断电现场保护功能；
具备RS232通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如：欧迪特、快思聪等）配合使用；
前面板LCD 显示屏反馈实时状态
兼容市场所有同类产品的代码和指令；
高品质、大批量生产，有较高的兼容性和稳定性；
控制方式：
按键控制：通过设备面板按键直接切换；
遥控控制：使用红外遥控器进行遥控切换；
软件控制：使用WTG的专用矩阵管理软件通过RS232串口控制切换；
中控控制：使用WTG中控系统控制切换(可以选配)；
网络控制：通过Internet控制切换(可以选配)。
技术参数：
|
视频 |
|
|
协议 |
支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议 |
|
像素带宽 |
165MHz, 全数字 |
|
接口带宽 |
2.25Gbps,全数字 |
|
最大支持分辨 |
480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz, 4K@30Hz, 1080P3D@60Hz |
|
位时钟抖动(Clock Jitter) |
<0.15 Tbit |
|
位上升时间(Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间(Falltime) |
<0.3Tbit (20%--80%) |
|
最大传输延时 |
5nS(±1nS) |
|
切换速度 |
50 ns(最长时间) |
|
信号类型 |
HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号 |
|
视频输入 |
|
|
接口 |
HDMI-D母接口 |
|
信号强度 |
T.M.D.S +/- 0.4Vpp |
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
输入EDID |
EDID现场可擦写 |
|
阻抗 |
75 Ω |
|
最大直流偏置误差 |
15mV |
|
建议最大输入距离 |
小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
视频输出 |
|
|
接口 |
HDMI-D母接口 |
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
阻抗 |
50 Ω |
|
建议最大输出距离 |
小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
控制种类 |
|
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
波特率与协议 |
波特率：115200, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
以太网控制接口 |
RJ-45母接口（可选控制接口配件）TCP/IP |
|
以太网控制协议 |
RJ-45母接口（可选控制接口配件）TCP/IP |
|
以太网控制速率 |
自适应10M或100M,全双工或半双工 |
|
控制程序 |
MICOMMM |
|
规格 |
|
|
电源 |
12V/5A DC (US/EU 标准, CE/FCC/UL 认证) |
|
温度 |
储存、使用温度: -20° ~ +70°C |
|
湿度 |
储存、使用湿度:10% ~ 90% |
|
功率 |
25W(最大) |
|
机架安装 |
19英寸标准 2U高度 |
|
产品重量 |
3.5kg |
|
平均故障间隔时间MTBF |
48000 小时 |
|
标准配件 |
说明书、控制软件、电源线、电源适配器、控制线、遥控器，保修卡 |
